BD-LAB2004 北斗+智慧交通监控调度平台

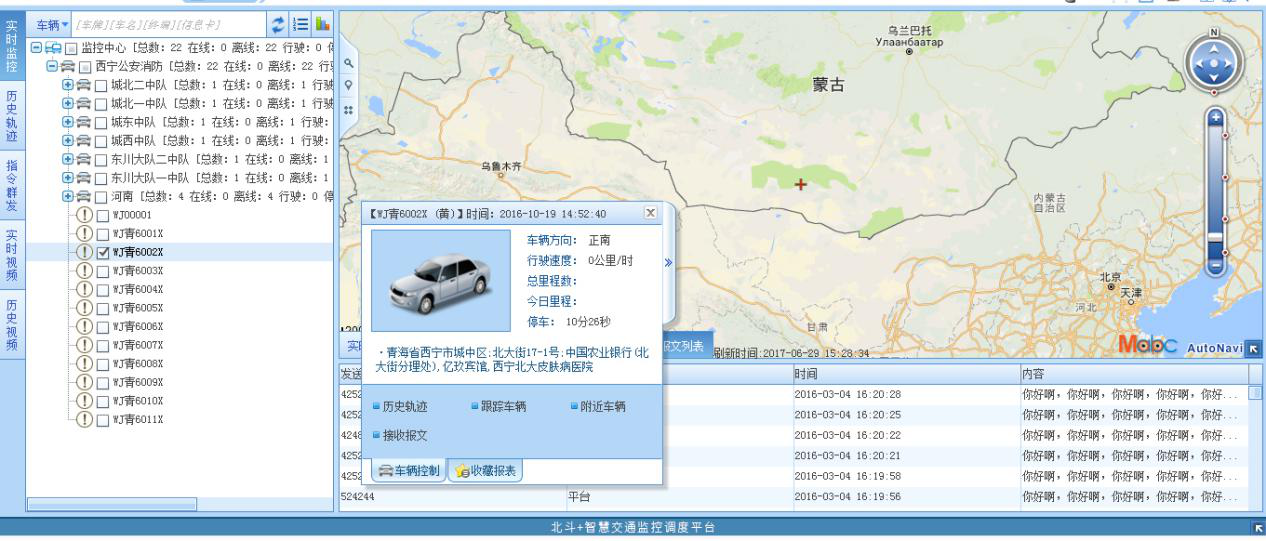

图2-1  BD-LAB2004 北斗+智慧交通监控调度平台

产品简介

BD-LAB2004 北斗+智慧交通监控调度平台是实现对监控对象的定位、历史数据查询、档案管理、提醒服务、指挥调度、报警救援等功能的综合平台。平台通过终端通讯系统、终端协议解析系统、路由转发系统，满足服务平台与北斗终端的通信，支持《道路运输车辆卫星定位系统终端通讯协议及数据格式》（JT/T808）、《道路运输车辆卫星定位系统车载终端技术要求》（JT/T794）和《北斗通信终端接口协议4.0》等多款不同通讯协议终端的接入。

该平台全部源程序开源，可在现有平台基础上进行二次开发，也可对北斗+5G时空物联一体化平台进行远程控制，通过远程控制其指示灯及蜂鸣器开关，学生开发的移动互联设备中传感器信息可接入调度平台。平台精心开设的设计性实验更加注重内容的探索性、方法的多样性，考虑学生的独立思维和个性得到充分发挥，满足毕业设计、课题研究、竞争性赛事的设计需求。

功能特点

平台主要由移动通讯网关（I/O服务）、信息服务网关、位置导航综合数据服务、行业应用接口、网络运营监控系统等系统组成：

1、移动通讯网关包含北斗位置数据采集转发服务、北斗终端协议栈

2、信息服务网关包含MMS服务网关、SMS服务网关、WAP服务网关等

3、位置导航综合数据服务包含WEBGIS地图引擎、导航服务引擎、地理信息（GIS）数据库、位置导航综合数据库等

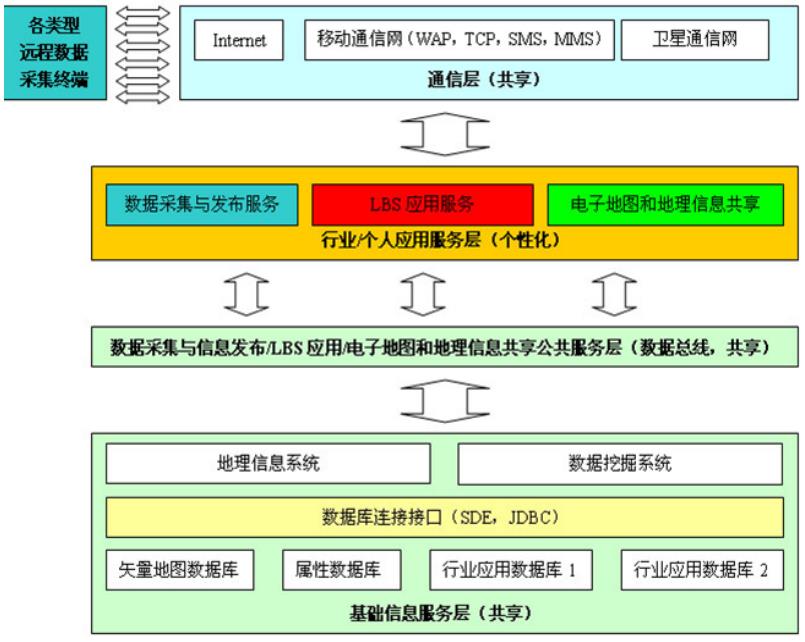

图2-2  系统拓扑图

系统采用B/S架构，基于XML的Web Service技术，解决了高并发读写、海量数据访问、数据库横向扩展等应用需求。系统数据采用数据库集群方式，可配置化管理，自动备份，充分保障数据安全。

图2-3 系统数据流程图

实验内容

调度平台提供全部平台源代码，基于该源代码，学生可进行以下实验：

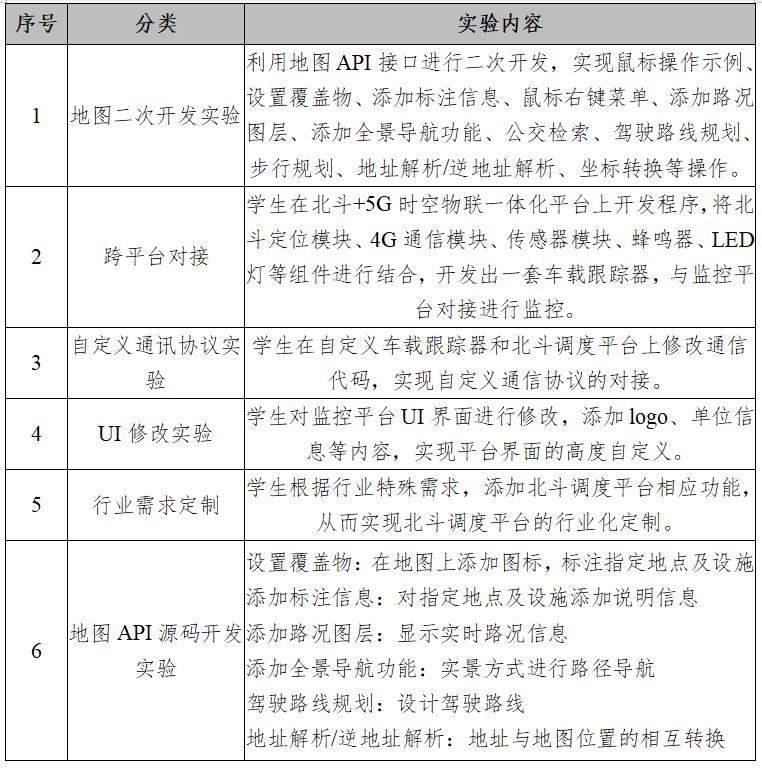

表2-4  实验内容列表
