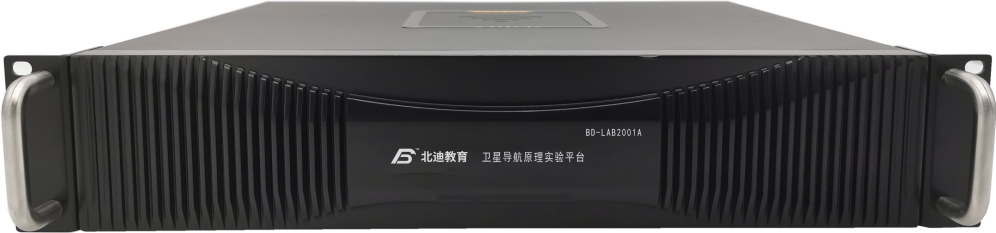

BD-LAB1002 卫星导航原理实验平台
产品简介
BD-LAB1002卫星导航原理实验平台是针对《导航原理及应用》、《卫星导航信息处理》等课程配套的实验教学设备。通过围绕该设备的学习，学生可以奠定理论基础，加深对BDS/GPS系统结构、工作原理、工作过程的理解，掌握北斗/GPS接收机导航解算过程和核心算法，积累实践经验。
功能特点
l 提供开放式的实验环境，使学生在真实卫星信号环境下，亲自动手进行实验和编程，理解单向测距原理
l 提供BDS/GPS测量误差和信号传输误差特性实验，使学生掌握实时BDS/GPS卫星轨道计算方法，理解DOP的物理意义、掌握其计算方法及应用特性
l 具有BDS/GPS卫星位置及Doppler频移的预测方法等接收机核心技术，通过编程实现坐标系转换和UTC时间转换
软件界面

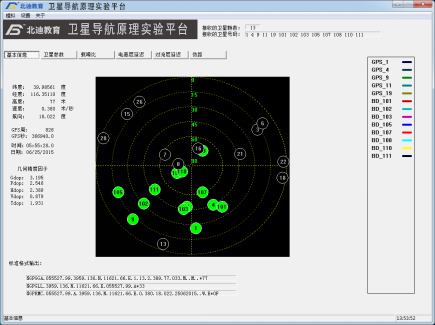

图2-4 BD-LAB1002 卫星导航原理实验软件
实验内容
表2-2 实验内容列表
序号 | 实验名称 |
1 | 卫星位置和多普勒频移的分析与计算 |
2 | 实时传输误差分析 |
3 | 卫星信噪比与仰角关系分析 |
4 | 几何精度因子的分析与计算 |
5 | 接收机位置解算 |
6 | UTC时间与本地时间转换计算 |
7 | 直角坐标与大地坐标转换计算 |
8 | NMEA-0183导航电文解析实验 |
性能指标
表2-3 性能指标表
参数 | 指标 |
工作频段 | BDS B1（1561.098MHz±2.046MHz） GPS L1（1575.42MHz±1.023MHz） |
测距码 | C/A码 |
热启动时间 | 5秒 |
冷启动时间 | 50秒 |
水平位置精度 | 5米 |
垂直位置精度 | 10米 |
接收通道数 | 并行双32通道 |
天线接口 | 含内置天线，外置天线接口为SMA |
计算机接口 | USB |
尺寸 | 标准2U机箱，420x400x88mm |
重量 | 5kg |
